Ébavurage
L'ébavurage, permet uniquement d'éliminer les bavures (surplus involontaire de matière pouvant être coupant) qui résultent de la découpe au laser sur les tranches s'il y en a.
Découvrez nos services spécialisés pour la découpe laser et le pliage de vos pièces métalliques sur-mesure en acier, inox et aluminium. Grâce à notre plateforme collaborative Tolery, combinez la précision d'un service industriel innovant avec la simplicité d'une commande en ligne.
.png)
Un service simple et efficace pour vos projets industriels combinant découpe laser et pliage de métal sur-mesure, avec la qualité "Made in France".

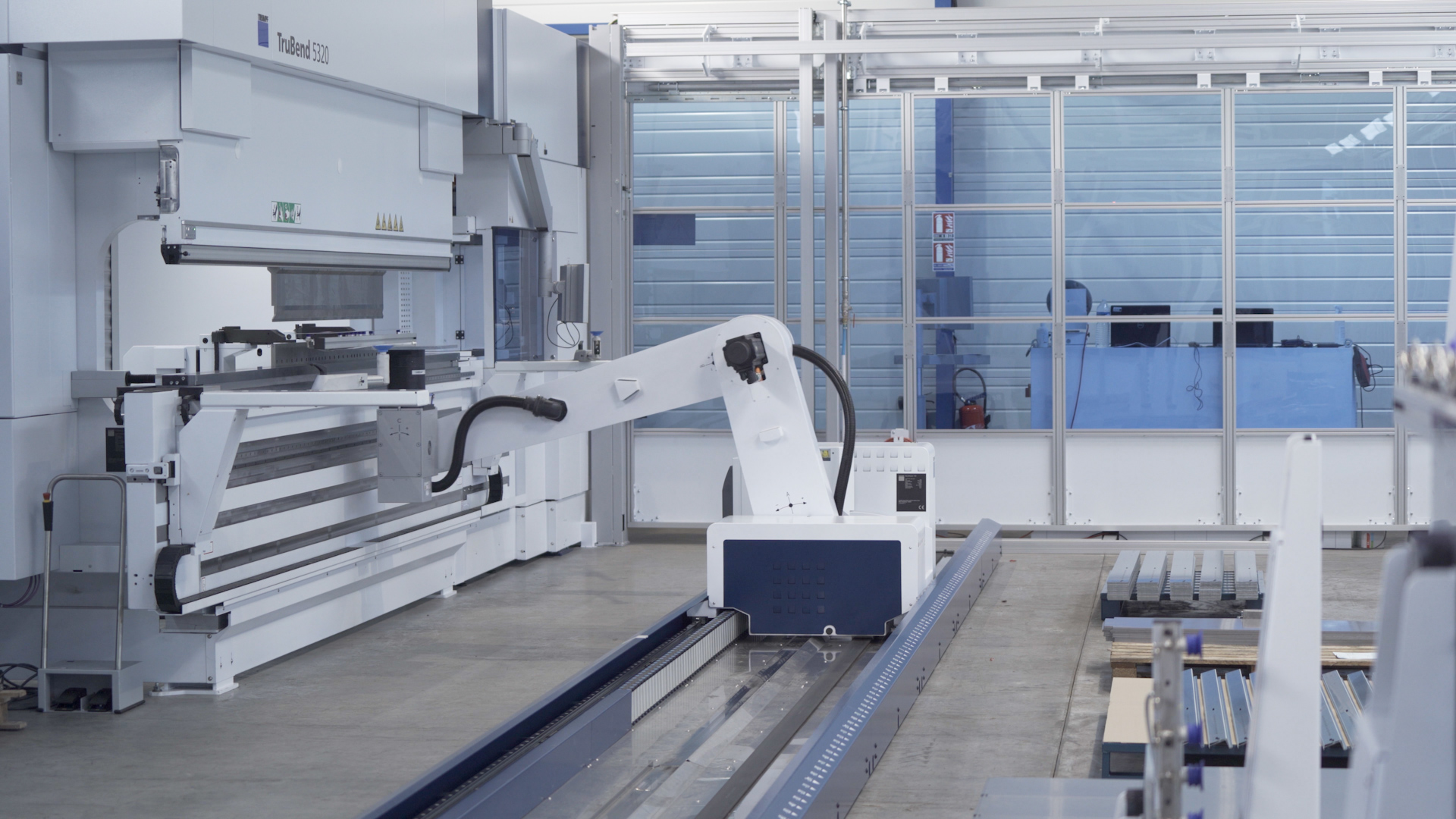

La découpe laser et le pliage métal permettent de transformer des matières sous forme de tôles (acier, inox, aluminium) en pièces sur-mesure avec une précision exceptionnelle. Ces procédés assurent une découpe rapide et précise, ainsi que des pliages parfaitement ajustés, répondant aux exigences spécifiques de vos projets industriels. Avec Tolery, profitez de la simplicité d'une plateforme collaborative en ligne, associée à une expertise industrielle de pointe pour la découpe laser tôle et le pliage de métal sur-mesure de vos pièces industrielles en acier, inox et aluminium.
Notre réseau de tôleries industrielles spécialisées en découpe laser et pliage de précision en France garantit une production de haute qualité tout en respectant des délais rapides. Retrouvez toutes les informations concernant nos matières et finitions disponibles ici :Voir nos matières.
Des avantages qui font la différence pour vos projets industriels.
Dimensions, tolérances et options de livraison adaptées à vos besoins.
Dimensions et poids maximums d'une pièce et d'une commande pour la découpe laser métal en ligne avec Tolery : 2980 X 1480 mm (à plat) pour un poids maximum d'une commande de 24 000 kg.
Matières disponibles pour la découpe laser tôle de vos pièces sur-mesure : Acier, inox et aluminium.
Les épaisseurs des matières vont de 0,6 à 25 mm.
Retrouvez toutes les informations concernant nos matières disponibles ici :
Voir nos matièresPour des raisons mécaniques, des écarts dimensionnels mineurs peuvent se produire lors la fabrication de vos pièces. C'est pourquoi afin de vous garantir un résultat final qui répond à vos besoins et exigences, ces écarts correspondent à des tolérances. Nous découpons au laser selon la Tolérance NF-ISO 9013-1. Bénéficiez ainsi d'une grande précision pour la découpe laser de vos pièces sur-mesure en aluminium, acier et inox.
Tolérances planéité :
Tolérances épaisseur :
Pour vous garantir une qualité optimale, les trous en dessous d’un certain diamètre selon l’épaisseur de la tôle et la matière ne peuvent être réalisés en découpe laser (voir pdf ci-dessous et les diamètres minimums selon la matière et l'épaisseur). Dans ce cas, une opération de perçage manuel sera effectuée. Vous trouverez plus d'informations sur notre exemple dans le pdf ci-dessous, mais de manière générale:
Egalement pour vous garantir une meilleure qualité de découpe laser pour vos pièces métalliques, les angles extérieurs seront arrondis en fonction de l’épaisseur et de la matière.Si vous ne souhaitez pas arrondir les angles, vous pouvez bien entendu le mentionner en commentaire lors de votre commande.
Petits trous et arrondissement des anglesLes contours intérieurs de votre pièce tomberont lors de la découpe laser de vos pièces en métal. Si vous souhaitez les garder ou réaliser des traverses pour qu’ils restent accrochés. Vous pouvez bien sûr nous laisser un commentaire pour nous indiquer votre souhait lors de votre commande. Pensez également à respecter certains diamètres lors de la découpe laser de trous dans les coins, notamment pour garantir la qualité et la faisabilité de vos assemblages.
Afin de pouvoir bien réaliser les taraudages de votre pièces métalliques sur-mesure en acier, inox et aluminium, il est essentiel de bien définir dans le fichier CAO des diamètres corrects pour le pré-perçages à la découpe laser des trous avant l'opération d'usinage. Le diamètre avant trou dépend du choix du format de taraudage souhaité et doit ainsi être adapté en fonction.
Dimensions, tolérances et options de livraison adaptées à vos besoins.
Vos spécifications de pliage / roulage doivent être correctes, un PDF technique détaillant le pliage de votre pièce devra être réalisé afin de vous garantir une pièce conforme à vos besoins.
Tolérance de pliage NF E02-352 : Notre grande expertise en pliage vous garantit une tolérance angulaire de ± 1,5° et une cotation de ± 0,2 mm (2 dixièmes) à ± 0,5 mm (5 dixièmes) au plis.
Tolérances de pliageAbaque de pliageAfin de pouvoir réaliser le pliage de vos pièces métalliques, celles-ci doivent respecter des bords minimums ainsi qu’une distance minimale entre le trou et le plis selon l'épaisseur.
Des traits de coupe (saignées) peuvent également être effectuées lorsque la structure de la pièce ne permet pas de respecter la distance minimale entre le trou et le pli, pour libérer de la matière et réaliser le pliage. Les coupes de décharge sont cruciales pour éviter les saillies, déformations et déchirures au niveau du pliage. La largeur de ces coupes doit être au moins égale à l’épaisseur du matériau. Leur longueur doit excéder le rayon de courbure du pliage. Les tôleries pourront réaliser des coupes de décharge si besoin afin d'éviter toute déformation de votre pièce.
La matrice appropriée sera adaptée en fonction de votre demande.
Pour un pliage en Z, ou contre plis, la hauteur minimale dépend également de l'épaisseur de la tôle (voir pdf ci-dessous).
Hauteur intérieure (x) du pli en Z
.png)
Une pièce métallique pliée, quel que soit son angle de pliage, présente toujours un arrondi, dont le rayon intérieur est au moins égal à l'épaisseur de la tôle pliée.
Les rayons doivent donc bien être dessinés dans vos fichiers CAO, le rayon de courbure (extérieur) correspond généralement à 2 - 3 fois l'épaisseur de la tôle. Le rayon intérieur doit donc être au moins égale à l'épaisseur. Un rayon mal adapté en fonction de l'épaisseur ne sera pas donc pas identifié par la plateforme et créera une erreur.
Pour pouvoir réaliser correctement le pliage de votre pièce et éviter toute déformation, pensez à intégrer un espace minimum de 1 mm pour la découpe afin de définir une zone de pliage. Si ce n’est pas fait, les tôleries pourront réaliser un dégagement angulaire si besoin afin d'éviter toute déformation de votre pièce et de pouvoir réaliser le pliage de la pièce. A noter qu'un dégagement matière pas assez prononcé dans votre fichier CAO peut ne pas détecter les plis sur la pièce.
Les grugeages dans les tôles sont importants pour le pliage et permettent de bien utiliser la longueur de l’outil de pliage, d’éviter des déformations et de garantir la précision de pliage. La taille d'un grugeage en coin doit être suffisante pour séparer complètement les zones de pli affectées afin qu'elles ne se touchent pas, si la taille des grugeages en coin de vos fichiers CAO ne sont pas assez importants, la plateforme ne détectera pas les plis.
Grugeage en coinDes solutions de finition qui répondent à vos exigences.
L'ébavurage, permet uniquement d'éliminer les bavures (surplus involontaire de matière pouvant être coupant) qui résultent de la découpe au laser sur les tranches s'il y en a.
Les bords lisses, permettent de casser les arêtes tranchantes, de rendre ainsi les bords/arêtes de la pièce plus lisses, moins tranchants.
La tribofinition, recommandée pour de la moyenne et grande série, permet d’ébavurer, de rayonner, de polir et de brillanter les pièces de petites tailles (max 100 x 100mm).
Le ponçage pour thermolaquage, apporte un effet mat et va permettre d’éliminer la couche d’oxyde pour préparer parfaitement la pièce au thermolaquage afin que la peinture accroche.
Le brossage, recommandé pour les pièces et tôle et plaque en acier et inox, permet d'ébavurer la pièce, enlever les traces d'amorces et d'obtenir un effet esthétique avec des rayures dans le même sens, plus ou moins fines selon le grain, enlève le côté brillant (aspect mat).
Stries : lors de la découpe laser de vos pièces de métal, un motif de strie typique s'imprime sur le bord de coupe. Ces stries sont pratiquement parallèles au faisceau du laser à vitesse de coupe réduite, et son plus ou moins importantes selon la matière et l'épaisseur de la tôle.
Découvrez comment réaliser vos fichiers CAO pour la découpe laser tôle de vos pièces sur-mesure.
Voici les couleurs et informations importantes à utiliser lors de la conception de votre fichier CAO pour la découpe laser de vos pièces métalliques en acier, inox et aluminium. Vos dessins (fichiers CAO) peuvent être fait avec n’importe quelles couleurs mais en respectant quelques règles indispensables :
Il est important de respecter certaines couleurs :
Découvrez comment réaliser vos fichiers CAO pour le pliage de vos pièces sur-mesure.
Pour que les zones de pliage soient correctement lues et paramétrées par notre plateforme, lors de la conception de vos plans celles-ci doivent être obligatoirement :
Pour vos opérations de pliage, un pdf technique (plan de la pièce) est nécessaire afin de réaliser parfaitement votre pièce selon vos plans.
PDF Technique - pièce pliéeProcessus simple et instantané pour vos projets de découpe laser et pliage de métal en ligne.
Inscrivez-vous gratuitement et ajoutez vos fichiers CAO.
Formats de fichiers CAO acceptés : .step, .sldprt, .catpart.
Configurez vos besoins : quantité, matière, épaisseur, et obtenez votre devis instantanément.
Obtenez votre devis instantanément pour la fabrication de vos pièces de métal sur-mesure en découpe laser et pliage.
Validez directement votre commande en ligne.
Découvrez comment réaliser un devis et passer votre commande instantanément pour vos pièces métaliques sur-mesure en série avec Tolery !
Réalisez vos pièces métalliques sur-mesure par les meilleures tôleries de France.
Optimisez votre production avec Tolery, le partenaire de votre réussite industrielle pour la réalisation de vos pièces métalliques sur-mesure, fabriquées par les meilleures tôleries françaises.
Obtenir votre devis instantanéRetrouvez les réponses aux questions les plus fréquentes pour la découpe laser tôle.
Maîtrisez chaque étape de conception et fabrication de vos pièces métalliques sur-mesure avec notre gamme complète de services en tôlerie industrielle et fine de précision.
