Créer un fichier CAO pour une pièce de tôlerie prend souvent plus de temps que la fabrication elle-même : ouvrir un logiciel de CAO, modéliser la tôle, gérer les plis, vérifier le développé, puis exporter au bon format. Pourtant, sans fichier CAO au format STEP, impossible d'obtenir un devis fiable ou de lancer un pliage en production. Ce guide explique ce qu'est un fichier CAO, pourquoi le fichier STEP (.step ou .stp) s'est imposé comme standard d'échange, et comment ToleryCAD vous permet de créer un fichier CAO en quelques secondes à partir d'un texte, d'un plan PDF ou d'une image SVG.
Un fichier CAO (conception assistée par ordinateur) est la représentation numérique d'une pièce ou d'un assemblage : sa géométrie, ses dimensions et, selon le format, ses faces, ses arêtes et son volume. En tôlerie industrielle, c'est la donnée d'entrée de toute la chaîne : chiffrage, programmation de la découpe laser, calcul du développé pour le pliage, contrôle qualité.
On distingue deux grandes familles de fichiers CAO :
STEP signifie Standard for the Exchange of Product model data. C'est un format défini par la norme internationale ISO 10303, conçu pour échanger des modèles 3D entre logiciels de CAO différents sans perdre la géométrie. Les extensions .step et .stp désignent le même format.
Contrairement au STL, qui découpe la surface en triangles (pratique pour l'impression 3D, inadapté à l'usinage ou au pliage), le fichier STEP décrit des volumes exacts : un perçage reste un cylindre, un pli reste un rayon. C'est ce qui le rend exploitable par les logiciels de dépliage et de programmation des machines.
| Format | Type | Usage principal en tôlerie |
|---|---|---|
| STEP / STP | 3D neutre, volumes exacts | Pièces pliées, assemblages, échange avec le sous-traitant |
| DXF / DWG | 2D (contours) | Pièces planes en découpe laser |
| IGES | 3D neutre, surfaces | Ancien standard, aujourd'hui supplanté par le STEP |
| STL | 3D maillé (triangles) | Impression 3D, peu adapté à la tôlerie |
| SLDPRT, CATPART… | 3D natif | Travail interne au bureau d'études |
Une pièce plane peut être découpée à partir d'un simple DXF. Dès qu'il y a un pli, le fabricant doit connaître la géométrie 3D finale pour calculer la longueur développée, choisir l'outillage et l'ordre de pliage. Un plan 2D ou un PDF laisse place à l'interprétation : sens des plis, rayon intérieur, cote intérieure ou extérieure.
C'est pourquoi chez Tolery, le pliage en ligne se commande à partir d'un fichier 3D STEP : il sécurise le développé et évite les allers-retours. Le problème, c'est que beaucoup d'acheteurs, de chargés d'affaires ou de PME ne disposent que d'un croquis, d'un PDF coté ou d'une simple description. C'est exactement le cas que ToleryCAD résout.
| Méthode | Ce qu'il faut | Limites |
|---|---|---|
| Logiciel de CAO classique (SolidWorks, Inventor, Fusion…) | Une licence, une formation, du temps de modélisation | Courbe d'apprentissage, coût des licences, temps passé sur des pièces simples |
| Faire appel à un dessinateur ou un bureau d'études | Un cahier des charges et un délai | Coût par pièce, allers-retours, délai de plusieurs jours |
| Génération par IA avec ToleryCAD | Une description, un PDF ou un SVG | Conçu pour la tôlerie simple (pièces pliées, découpées, percées) |
Les logiciels de CAO restent incontournables pour les assemblages complexes : notre comparatif des meilleurs logiciels de CAO vous aide à choisir. Mais pour une équerre, une platine, un capot ou un boîtier, mobiliser un dessinateur pendant une heure n'a plus de sens.
ToleryCAD est un logiciel de CAO en ligne fondé sur une intelligence artificielle spécialisée en tôlerie industrielle. Il génère un fichier CAO au format STEP en tenant compte des contraintes de fabrication : épaisseur, rayons de pliage, dimensions, perçages et découpes.
Vous décrivez votre pièce comme vous le feriez à un dessinateur : dimensions, épaisseur, forme, cotes, pliages, perçages. Vous pouvez aussi coller le lien d'une fiche technique : ses caractéristiques sont reprises. L'IA transforme la description en pièce 3D, que vous ajustez si besoin avant d'exporter le fichier STEP.

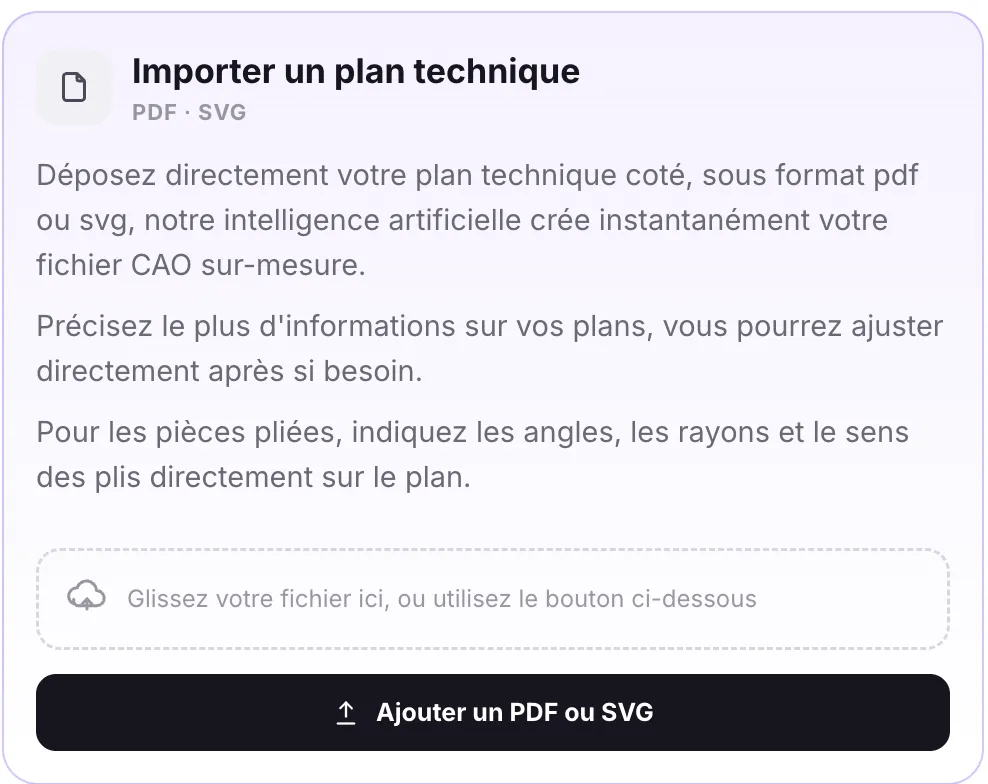

Vous avez déjà un plan coté ? Déposez-le au format PDF ou SVG : ToleryCAD le convertit en fichier CAO 3D. Plus le plan est complet, meilleur est le résultat. Pour une pièce pliée, indiquez directement sur le plan les angles, les rayons et le sens des plis. C'est la solution la plus rapide pour transformer un ancien plan papier ou un PDF fournisseur en fichier STEP exploitable.
Un fichier CAO mal conçu pour la fabrication (pli impossible, perçage trop proche d'un pli, épaisseur incohérente) génère des retours du sous-traitant. ToleryCAD peut reprendre votre fichier pour corriger ces erreurs de conception et le rendre fabricable.
Prenons une demande courante : « Équerre de 50 x 200 mm, épaisseur 3 mm, pli à 90°, perçage Ø10 mm centré ». Dans ToleryCAD :
Le même principe s'applique à des pièces plus élaborées : un boîtier de 120 x 80 x 60 mm en 2 mm avec pliages à 90° et perçages Ø6 et Ø20 mm se décrit en une phrase.
ToleryCAD est conçu pour la tôlerie simple et répétitive, celle qui mobilise inutilement les bureaux d'études :
Les fichiers sont générés pour des pièces en acier, inox ou aluminium, directement fabricables sur la plateforme Tolery.
Que vous utilisiez l'IA ou un logiciel classique, quelques règles évitent la plupart des retours en atelier :
L'intérêt de ToleryCAD est d'être relié directement à la fabrication. Une fois votre fichier STEP créé, vous le chargez sur le devis instantané Tolery pour obtenir un prix en ligne, puis commander la découpe laser et le pliage de vos pièces. Le devis accepte aussi vos fichiers existants : DXF, DWG, STEP, STP, SLDPRT, CATPART, CATDRAWING et GEO.
Pour les acheteurs et bureaux d'études qui gèrent des volumes récurrents, cette chaîne continue (création du fichier CAO, chiffrage, fabrication en série) réduit nettement le temps entre le besoin et la commande. Pour vos séries annuelles, découvrez notre offre de sous-traitance en tôlerie industrielle.
ToleryCAD est accessible sans engagement à l'unité, à 29 € HT le fichier CAO, ou par abonnement à partir de 49 € HT par mois pour 10 fichiers CAO sur mesure. Les formules supérieures vont jusqu'à 100 fichiers par mois, avec 20 % de remise en paiement annuel. Toutes incluent le format STEP, le support technique et une bibliothèque de vos fichiers. Le détail est sur la page ToleryCAD.
Prêt à essayer ? Inscrivez-vous gratuitement et créez votre premier fichier CAO en quelques secondes.
Avec un outil de génération par IA comme ToleryCAD, vous décrivez la pièce en langage naturel ou importez un plan PDF ou SVG. L'IA génère le modèle 3D et l'exporte au format STEP, sans licence de logiciel de CAO ni compétence en modélisation.
Aucune : .step et .stp sont deux extensions du même format, défini par la norme ISO 10303. Les deux sont acceptées par les logiciels de CAO et par le devis instantané Tolery.
Un convertisseur de fichiers classique ne peut pas transformer un plan 2D en volume 3D, car il lui manque l'interprétation des vues et des plis. ToleryCAD lit le plan PDF ou SVG coté et reconstruit la pièce en 3D. Indiquez les angles, les rayons et le sens des plis sur le plan pour un résultat fiable.
Les fichiers STEP créés par ToleryCAD tiennent compte des contraintes de fabrication : épaisseur matière, rayons de pliage, découpe laser. Ils peuvent être commandés directement sur Tolery. Pour une pièce critique, vérifiez toujours les cotes fonctionnelles avant fabrication.
Aux bureaux d'études, fabricants, sous-traitants, acheteurs techniques et entreprises qui ont des besoins réguliers en pièces métalliques simples de tôlerie, et qui veulent libérer du temps de dessin pour les projets à forte valeur ajoutée.
