DXF ou STEP : c'est la première question à se poser avant d'envoyer une pièce en fabrication. Le mauvais format entraîne un devis imprécis, des allers-retours avec l'atelier, voire une pièce pliée hors cote. La règle est simple : un fichier DXF suffit pour une pièce plane découpée au laser, un fichier STEP est indispensable dès qu'il y a un pli ou un tube. Ce guide explique la différence entre les deux formats, comment préparer chacun d'eux, et comment obtenir un fichier STEP quand vous n'avez qu'un plan PDF.
Le DXF (Drawing Exchange Format) a été créé par Autodesk avec AutoCAD. C'est un format de dessin vectoriel utilisé en pratique pour décrire des contours en 2D : lignes, arcs, cercles. Le STEP (.step ou .stp) est un format d'échange 3D défini par la norme ISO 10303 : il décrit le volume exact de la pièce, avec ses épaisseurs, ses plis et ses perçages.
| Critère | DXF | STEP / STP |
|---|---|---|
| Dimension | 2D (contours à plat) | 3D (volume de la pièce finie) |
| Épaisseur de tôle | Non décrite, à préciser à part | Incluse dans le modèle |
| Plis | Non décrits (au mieux des lignes de pli) | Décrits : angle, rayon, sens |
| Usage idéal | Pièce plane en découpe laser | Pièce pliée, tube, assemblage |
| Lisible par | Logiciels de DAO et de programmation laser | Tous les logiciels de CAO 3D |

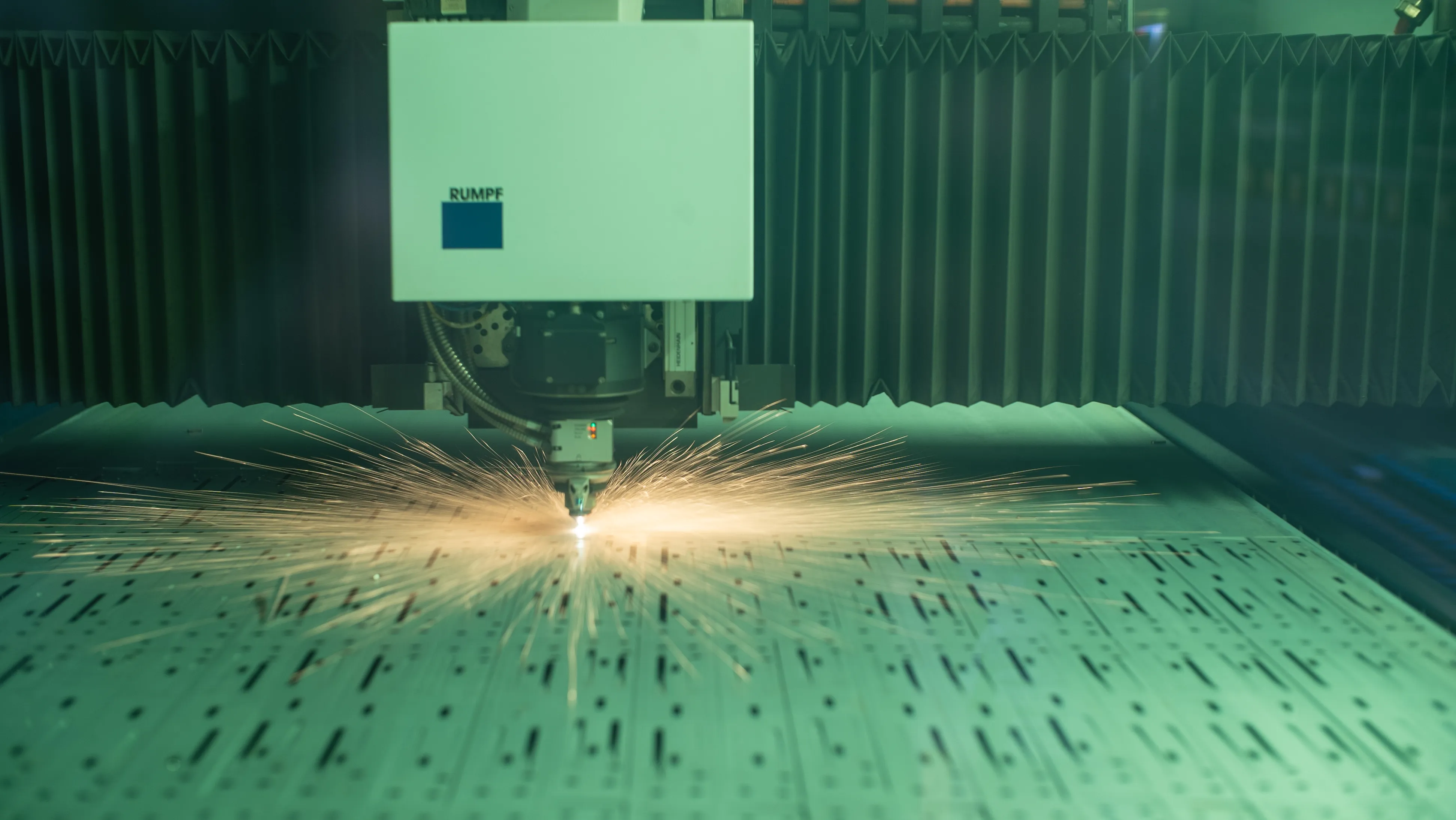

Pour une platine, une plaque percée ou une pièce plane, le DXF est le format le plus direct : le logiciel de programmation de la machine lit les contours et calcule la trajectoire du faisceau. Encore faut-il que le fichier soit propre.

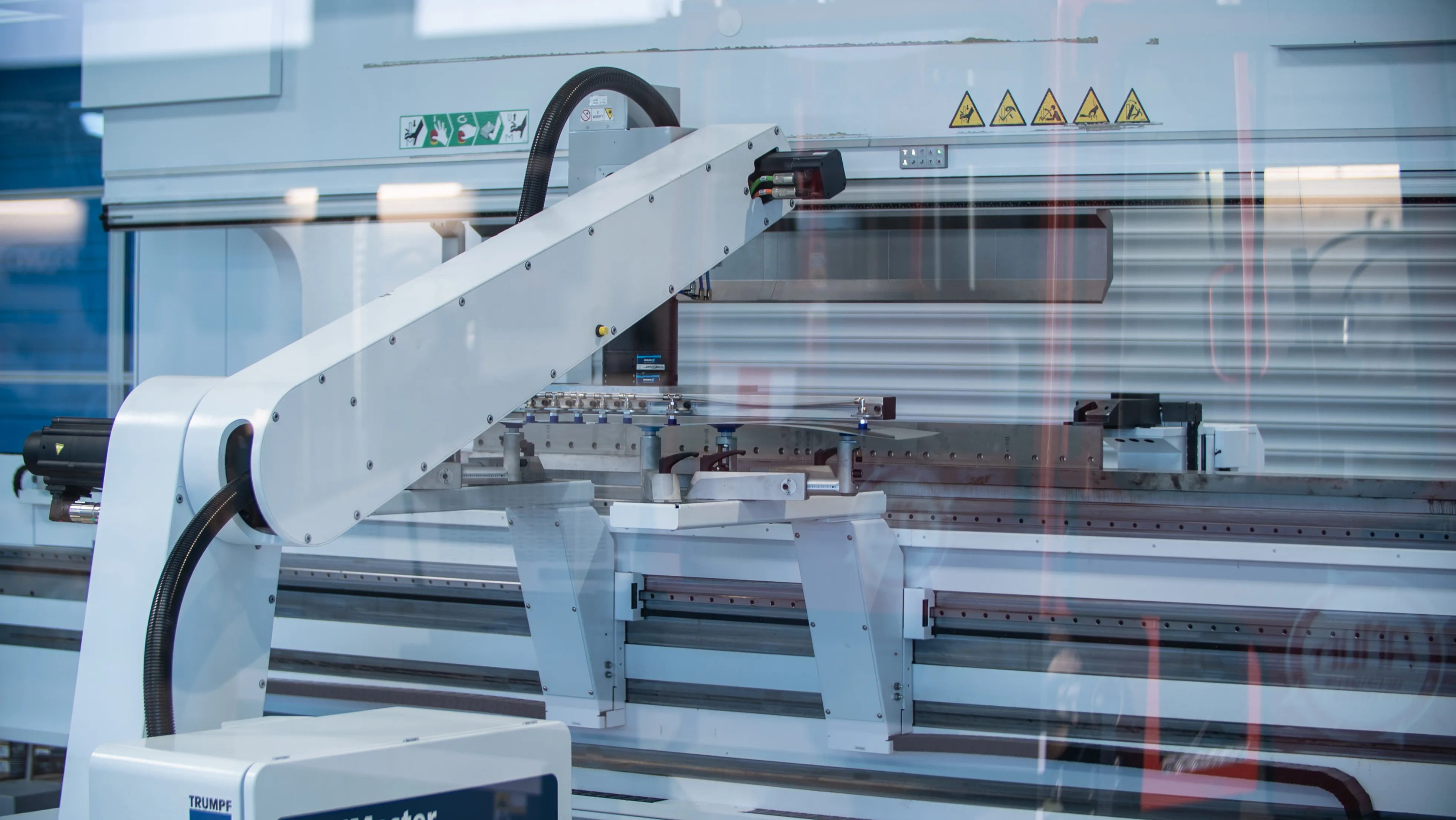

Dès qu'une pièce comporte un pli, l'atelier doit connaître sa géométrie finale pour calculer la longueur développée, choisir l'outillage de la presse plieuse et définir l'ordre des plis. Un DXF ne donne qu'une forme à plat : il ne dit ni l'angle, ni le rayon intérieur, ni le sens de chaque pli.
Envoyer un DXF du développé que vous avez calculé vous-même est risqué : la longueur développée dépend de la matière, de l'épaisseur et de l'outillage réellement utilisé en atelier. Le fabricant préfère recalculer son propre développé à partir du modèle 3D de la pièce finie. C'est pourquoi, chez Tolery, les pièces pliées et les tubes se commandent avec un fichier 3D, par exemple au format STEP.

Pour savoir quelles tolérances indiquer sur vos plans, consultez notre guide des tolérances en tôlerie.
C'est le cas le plus fréquent chez les acheteurs et dans les PME : un ancien plan papier, un PDF fournisseur ou une simple description. Un convertisseur de fichiers ne peut pas transformer un plan 2D en volume 3D, car il ne sait pas interpréter les vues et les plis.
ToleryCAD, l'IA de conception de Tolery dédiée à la tôlerie, répond exactement à ce besoin. Vous déposez votre plan PDF ou SVG coté, ou vous décrivez la pièce en langage naturel, et ToleryCAD génère le fichier STEP en tenant compte des contraintes de fabrication. Pour une pièce pliée, indiquez sur le plan les angles, les rayons et le sens des plis.

Le pas-à-pas complet est détaillé dans notre guide : créer un fichier CAO STEP à partir d'un texte ou d'un plan PDF.
| Votre pièce | Format conseillé | Si vous ne l'avez pas |
|---|---|---|
| Pièce plane découpée au laser | DXF (ou DWG, ou STEP) | Créer le STEP avec ToleryCAD |
| Pièce pliée | STEP de la pièce finie | Créer le STEP avec ToleryCAD depuis votre PDF |
| Tube découpé au laser | STEP | Fichier 3D à demander à votre bureau d'études |
| Ensemble soudé | STEP de chaque pièce | Une pièce par fichier |

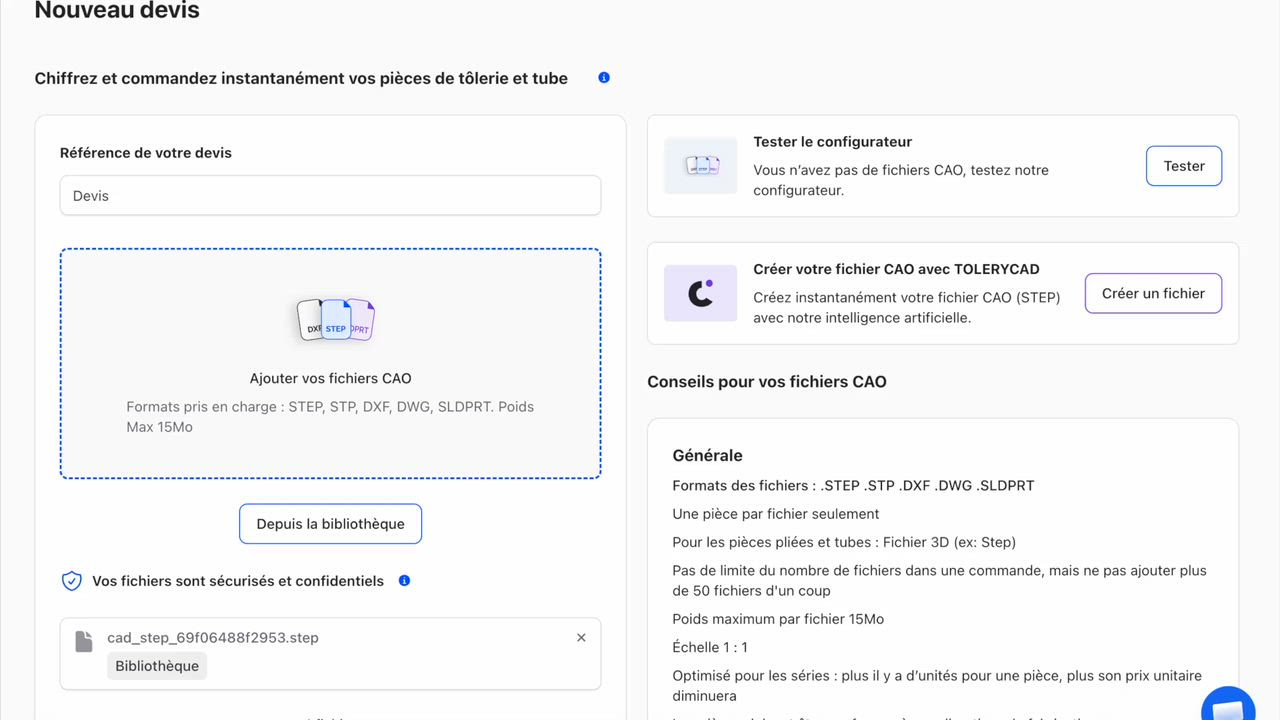

Une fois votre fichier prêt, chargez-le sur le devis instantané Tolery pour obtenir un prix en ligne et commander la découpe laser ou le pliage de vos pièces. La plateforme accepte notamment les formats STEP, STP, DXF, DWG et SLDPRT, jusqu'à 15 Mo par fichier, avec une pièce par fichier à l'échelle 1:1.

Pour vos commandes récurrentes et vos séries annuelles, découvrez notre offre de sous-traitance en tôlerie industrielle.
Oui. Pour une pièce plane, le STEP fonctionne aussi bien que le DXF : l'atelier en extrait le contour. Il a même l'avantage de contenir l'épaisseur de la tôle.
Le DXF décrit une forme à plat, sans angle, rayon ni sens de pli. Le fabricant ne peut pas garantir les cotes après pliage sans connaître la géométrie 3D de la pièce finie.
Le DWG est le format natif d'AutoCAD, le DXF son format d'échange ouvert. Pour la découpe laser, les deux décrivent les mêmes contours 2D.
Un simple convertisseur ne suffit pas, car il faut interpréter les vues du plan. ToleryCAD lit votre plan PDF ou SVG coté et génère directement le fichier STEP de la pièce.
Non, envoyez plutôt le STEP de la pièce pliée. Le fabricant calcule lui-même le développé selon sa matière et son outillage, ce qui garantit les cotes finales.
